Audiokabel
Vorwort
Instrumentenkabel, Mikrofonkabel und Patchkabel....sie verbinden alle Komponenten in ausnahmslos jedem Studio, vom kleinsten Desktopstudio bis zum angesagtesten High-End Studio. Leider werden die Kabel viel zu oft vernachlässigt. Es wird ein teures Mikrofon gekauft und irgendein Kabel weil man das eben braucht.
Und dann plötzlich knistert oder knackt es, auch Radio Moskau wurde schon des Öfteren gehört. Ursache hierfür kann ein defektes Kabel sein, möglicherweise hat sich eine Lötverbindung gelöst oder ein Kabel ist direkt nach der Lötstelle gebrochen. Viele preiswerte Kabel haben auch keine sehr gute Zugentlastung und so kann es schnell passieren das man im Steckerinneren ein oder mehrere Kabel abreisst. Als geübter Heimwerker wird sowas natürlich im Handumdrehen behoben, aber welches Kabel war wo..wo muss ich was anlöten? Die folgende Übersicht gibt hier Antworten.
Beschaltungen

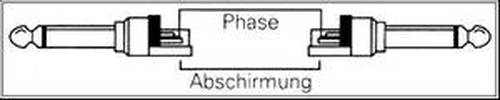

Standard 6,35mm Mono Klinkenkabel für Instrumente bzw. Patchkabel Abschirmung an Gehäuse, Phase an Spitze

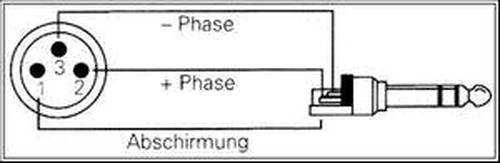

Standard 6,35mm Stereo Klinkenstecker auf XLR (Symetrisch) Abschirmung von Gehäuse Klinke an Pin1 XLR Phase+ von Spitze Klinke zu Pin2 XLR,Phase- von Ring Klinkke zu Pin3 XLR

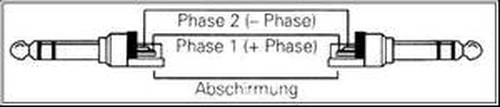

Standard 6,35mm Stereo Klinkenkabel für Instrumente bzw. Patchkabel Abschirmung an Gehäuse, Phase + an Spitze, Phase - an Ring

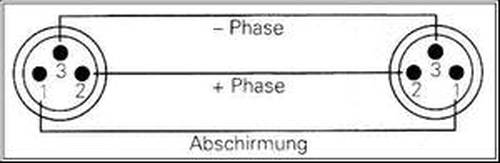

Standard Mkrofonkabel XLR auf XLR (Symetrisch) Abschirmung an Pin1, Phase+ an Pin2, Phase- an Pin3

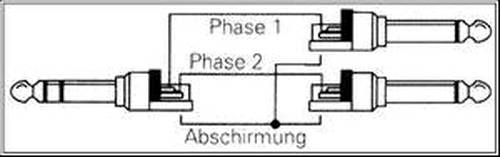

6,35mm Y-Kabel 2x 6,35mm Monoklinke auf 1x 6,35mm Stereoklinke Abschirmung an Gehäuse aller Stecker, Phase1 von Spitze Monoklinke an Ring Stereoklinke, Phase2 von Spitze Monoklinke an Spitze Stereoklinke

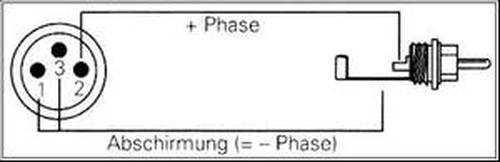

XLR auf Cinch Abschirmung Gehäuse Cinch an Pin1, Phase+ Spitze Cinch an XLR Pin3, XLR Pin3 mit Pin1 verbinden.
Y-Kabel 6,35mm Stereoklinke auf 2 x Cinch Abschirmung aller Stecker an Gehäuse, Phase1 von Spitze Chinch1 an Ring Stereoklinke, Phase2 von Spitze Cinch2 an Spitze Stereoklinke
Cinch auf Cinch Abschirmung Gehäuse, Phase an Spitze

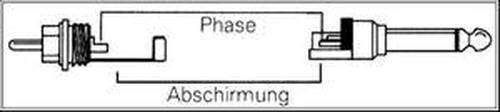

Standard 6,35mm Mono Klinkenstecker auf Cinch Abschirmung an Gehäuse, Phase von Spitze Cinch zu Spitze Klinke

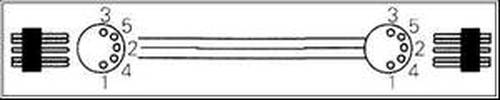

Midi Kabel Abschirmung an Pin2, Datenleitung1 an Pin4, Datenleitung2 an Pin5
Standard 6,35mm Mono Klinkenstecker auf XLR (Unsymetrisch) Abschirmung von Gehäuse Klinke an Pin1+3 XLR Phase von Spitze Klinke zu Pin2 XLR
